自1969年起，羅斯蒙特1151壓力變送器、1151差壓變送器已經為過程控制行業作出了突出的貢獻。1151壓力變送器、1151差壓變送器有多種不同型式。此壓力變送器可用于差壓、流量、表壓、J壓、真空度、液位和比重的測量場合。
一、產品概述：

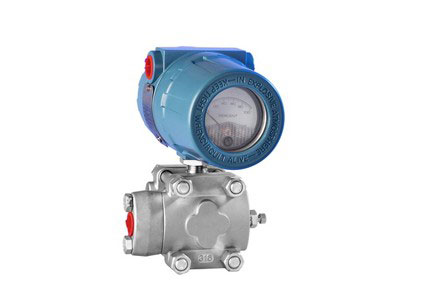

自1969年起，羅斯蒙特1151壓力變送器、1151差壓變送器已經為過程控制行業作出了突出的貢獻。今天，1151壓力變送器、1151差壓變送器仍是賦勝M的變送器之一，在sj各地使用的1151壓力變送器、1151差壓變送器超過4百W臺。羅斯蒙特1151系列智能電容式變送器是以微處理器為核心的壓力儀表，它在傳統的 1151 電容式壓力變送器和1151 電容式差壓變送器的結構上增加了通訊和其它。用 268 、 275 通訊器或采用 HART 協議的其它主機可在控制室、變送器現場或在同一控制回路的任何地方同它進行雙向通訊 ( 讀、寫數據和診斷 ).
二、應用范圍
1151壓力變送器、1151差壓變送器有多種不同型式。可用于差壓、流量、表壓、J壓、真空度、液位和比重的測量場合。根據訂貨信息表確定變送器的型號，指定如壓力范圍，輸出方式和變送器基本的結構材料等。此外，如附件、認證、特殊制造程序
等選項均可選擇。
三、技術參數：
1151HP型高靜壓差壓變送器
量程
測量范圍：從150inH2O到300psi(37.4-2068kpa)
精度
量程比1：1到10：1時，調校量程的±0.15%
量程比10：1到40：1，±0.1 [1+0.1（URL/量程）]%量程
溫度
零點：0.5%55℃，量程：0.75%55℃
靜/超壓
大工作靜壓：31.2Mpa大放心靜壓：44.1Mpa單向大壓力：31.2Mpa法蘭可承受壓力：68.9Mpa正常工作壓力在3.45kPa（J對壓力）至變送器量程上限
電源影響：小于0.005%輸出量程/伏特
振動影響：在任意軸向上，頻率為200Hz下振動影響誤差的±0.05%URL/g
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響
安裝位置影響：大可產生不大于0.25 kPa的零位誤差，但可校正，對量程無影響，
測量本體相對法蘭轉動無影響
螺 栓：碳鋼鍍鋅、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo
灌 充 液：硅油或惰性液
電氣殼體：低銅鋁合金、不銹鋼
涂 層：聚酯環氧樹脂
O 型 環：特氟隆、丁氰橡膠（表蓋用）、乙烯-丙烯
排液/排氣閥：316不銹鋼、哈氏合金、蒙乃爾
隔離膜片：316L不銹鋼、哈氏合金C、蒙乃爾、鉭
四、產品選型表：
|
型號
|
變送器類型(只選1個)
|
DP
|
HP
|
GP
|
AP
|
|
1151DP
1151HP
1151GP
1151AP
|
差壓變送器
高靜壓差壓變送器
表壓變送器
J壓變送器
|
·
－
－
－
|
－
·
－
－
|
－
－
·
－
|
－
－
－
·
|
|
代碼
|
壓力測量范圍(URL)(只選1個)-量程比，如下
|
DP
|
HP
|
GP
|
AP
|
|
3
4
5
6
7
8
9
0
|
|
30inH2O(7.46kPa)
150inH2O(37.3kPa)
750inH2O(186.4kPa)
100psi(689.5kPa)
300psi(2068kPa)
1000psi(6895kPa)
3000psi(20684kPa)
6000psi(41369kPa)
|
|
量 程 比
|
|
輸出代碼
|
小量程
|
|
S(DP和GPSST量程3-8；
HPSST量程4-7)
S(其它)
EGJ
L
M
|
URL/15
URL/6
URL/6
URL/1.1
URL/2
|
|
|
·
·
·
·
·
·
－
－
|
－
·
·
·
·
－
－
－
|
·
·
·
·
·
·
·
·
|
－
·
·
·
·
·
－
－
|
|
代碼
|
變送器輸出(只選1個)
|
DP
|
HP
|
GP
|
AP
|
|
S
E
G
J
L
M
|
4-20mA/數字，智能/阻尼可調
4-20mA，線性，模擬/阻尼可調
10-50mA，線性，模擬/阻尼可調
4-20mA，平方根，模擬/阻尼可調
0.8-3.2V，線形，低功耗/固定阻尼
1-5V，線形，低功耗/固定阻尼
|
·
·
·
·
·
·
|
·
·
·
·
·
·
|
·
·
·
－
·
·
|
·
·
·
－
·
·
|
|
代碼
|
|
結構件材料(1)
|
|
法蘭/接頭
|
排液/排氣閥
|
膜片
|
罐充液
|
|
DP
|
HP
|
GP
|
AP
|
|
52
53
54
55
56
12
22
23
24
25
26
33(3)
34
35
|
|
碳鋼鍍鎳
碳鋼鍍鎳
碳鋼鍍鎳
碳鋼鍍鎳
碳鋼鍍鎳
碳鋼鍍鎘
316SST
316SST
316SST
316SST
316SST
哈氏合金C
哈氏合金C
哈氏合金C
|
316SST
316SST
316SST
316SST
316SST
316SST
316SST
316SST
316SST
316SST
316SST
哈氏合金C-276
哈氏合金C-276
哈氏合金C-276
|
316L SST
哈氏合金C-276
蒙乃爾
鉭
鍍金蒙乃爾
316L SST
316L SST
哈氏合金C-276
蒙乃爾
鉭
鍍金蒙乃爾
哈氏合金C-276
蒙乃爾
鉭
|
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
硅油
|
|
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
·
·
·
－
－
·
·
·
·
－
－
·
－
－
|
·
·
·
·
·
·
·
·
·
·
·
·
·
·
|
·
·
·
－
－
·
·
·
·
－
－
·
－
－
|
|
|
|
|
|
|
|
|
|
|
|
|
|
